Dimensiunea forței de reținere: factori de siguranță practici pentru producția reală

Deciziile de achiziții în vrac eșuează sau reușesc adesea într-un singur punct: dacă este selectat echipamente de ridicare cu vid încă „ține” după vibrații, micro-scurgeri, suprafețe prăfuite și variabilitatea operatorului apar în ziua a doua. O metodă robustă de dimensionare începe cu forța de reținere teoretică, apoi aplică factori conservatori de derating și siguranță pentru a acoperi condițiile reale ale instalației.

Regula de lucru pentru estimare

• Forța de reținere teoretică ≈ (diferență de presiune) × (zona efectivă de aspirație).
• Apoi reduceți pentru starea suprafeței, conformitatea cupei, alinierea greșită și manevrarea dinamică (accelerare/impact).
• Planificați un factor de siguranță de cel puțin 2:1 pentru sarcini stabile, bine caracterizate; utilizați factori mai mari atunci când suprafețele sunt uleioase, texturate, poroase sau când calea de manipulare include porniri/opriri rapide.

În propriile noastre integrări la JingShi, validăm de obicei dimensionarea cu un test scurt de „schimbă în cel mai rău caz”: pornire la rece, suprafață prăfuită, atingere maximă și cicluri repetate - pentru că aici este dovedită fiabilitatea la nivelul achizițiilor, nu în condiții de laborator.

Nivelul de vid vs. debit: ce ar trebui să specifice cumpărătorii (și de ce contează)

Două sisteme pot afișa aceeași citire a vidului, dar se comportă foarte diferit în caz de scurgere. Pentru cumpărătorii în vrac, cel mai util set de specificații include atât nivelul de vid (presiune negativă), cât și debitul de evacuare (cât de repede ajunge sistemul și menține acel vid în caz de scurgere).

Dacă linia dvs. prioritizează timpul takt, solicitați „timp până la atingerea vidului de lucru” într-o stare de scurgere definită. Acea măsură unică prezice adesea debitul mai bine decât numerele de vid de vârf.

Selectarea ventuzei: compus, formă și strategie de etanșare a marginilor

Pentru manipularea tablei, alegerea cupei este o decizie de inginerie, nu o preferință de catalog. Compusul greșit al cupei sau geometria buzelor pot reduce forța reală de reținere chiar și atunci când vidul de măsurare arată „fin”, în special pe foile uleioase sau ușor texturate.

Considerente de selecție care influențează timpul de funcționare

• Compatibilitate cu compuși: uleiurile, lichidele de răcire și agenții de curățare pot întări sau umfla anumiți elastomeri.
• Geometria buzelor: buzele subțiri se etanșează mai repede pe placa netedă; profilele cu mai multe buze sau mai adânci tolerează textura ușoară și ondularea.
• Diametrul cupei în raport cu rigiditatea locală: cupele foarte mari pot trece peste microunde și pot curge; mai multe cupe mai mici pot fi mai tolerante.
• Regula distanței la margine: țineți paharele departe de marginile foii și decupaje pentru a evita scurgerile bruște în timpul ridicării.

Când configurăm layout-urile, îndreptăm spre „fiabilitatea etanșării în primul rând”, apoi optimizăm modelul pentru viteză – deoarece etanșarea stabilă reduce alarmele, reprelucrarea și ezitarea operatorului în timpul vârfurilor de schimb.

Managementul scurgerilor: proiectare pentru micro-goluri, nu pentru suprafețe perfecte

Majoritatea incidentelor de manipulare a vidului nu sunt cauzate de o defecțiune totală; ele provin din degradarea treptată a vidului din cauza micro-golurilor (textura suprafeței, praful de bavuri, planeitatea imperfectă sau alinierea greșită). Fiabilitatea la nivelul achizițiilor necesită un management activ al scurgerilor.

Măsuri constructive de proiectare

• Zone independente (circuite segmentate), astfel încât o cupă care curge să nu prăbușească întreaga matrice.
• Supape de reținere/reținere la nivelul cupei sau zonei pentru a preveni refluxul dacă o ceașcă pierde etanșarea.
• Rezervoare de vid pentru a câștiga timp în timpul evenimentelor de separare tranzitorie (de exemplu, vibrații de călătorie).
• Teste de acceptare a ratei de scurgere în timpul FAT/SAT, nu numai teste statice „hold”.

Dacă aprovizionați cu volum, insistați asupra unei liste de verificare repetabile pentru punerea în funcțiune: timp de scurgere măsurat de la vidul de lucru până la pragul de alarmă, cu aceeași placă de testare și condiții de contaminare de fiecare dată.

Logica de control și siguranță: praguri de alarmă care împiedică opririle neplăcute

Un sistem de monitorizare a vidului este la fel de eficient ca pragurile și logica de răspuns. Cumpărătorii solicită frecvent „alarma senzorului de vid”, dar valoarea reală este în modul în care sistemul reacționează la scurgeri lente față de pierderea bruscă a etanșării.

Elemente logice recomandate pentru manipularea industrială

• Două praguri: o prealarmă (avertizare operator) și o alarmă critică (strategie stop/hold).
• Detectarea ratei de schimbare: reacție mai rapidă la pierderea bruscă; filtrare tolerantă pentru oscilații minore.
• Interblocare pe „permisiune de ridicare”: împiedicați ridicarea până când vidul este stabil pentru o perioadă de timp definită.
• Comportament de pierdere a puterii de siguranță (de exemplu, volumul de rezervă a supapelor de reținere) aliniat cu evaluarea riscului instalației dvs.

Păstrăm aceste setări practice: prea sensibile și obții timpi de nefuncționalitate; prea relaxat și pierzi marja de siguranță. Un sistem bine reglat face pe ambele: protejează sarcina și vă protejează debitul.

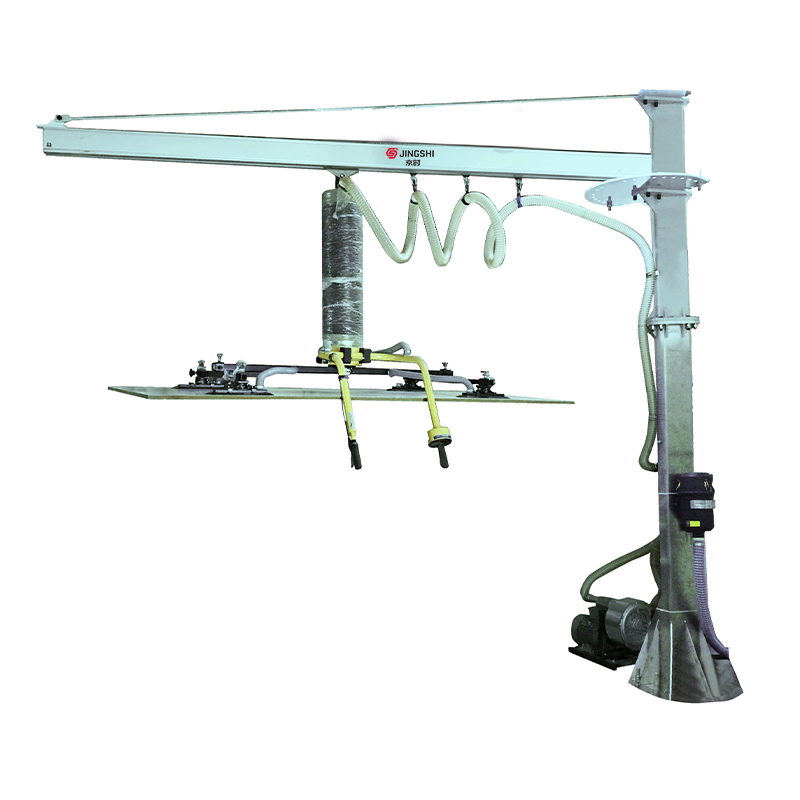

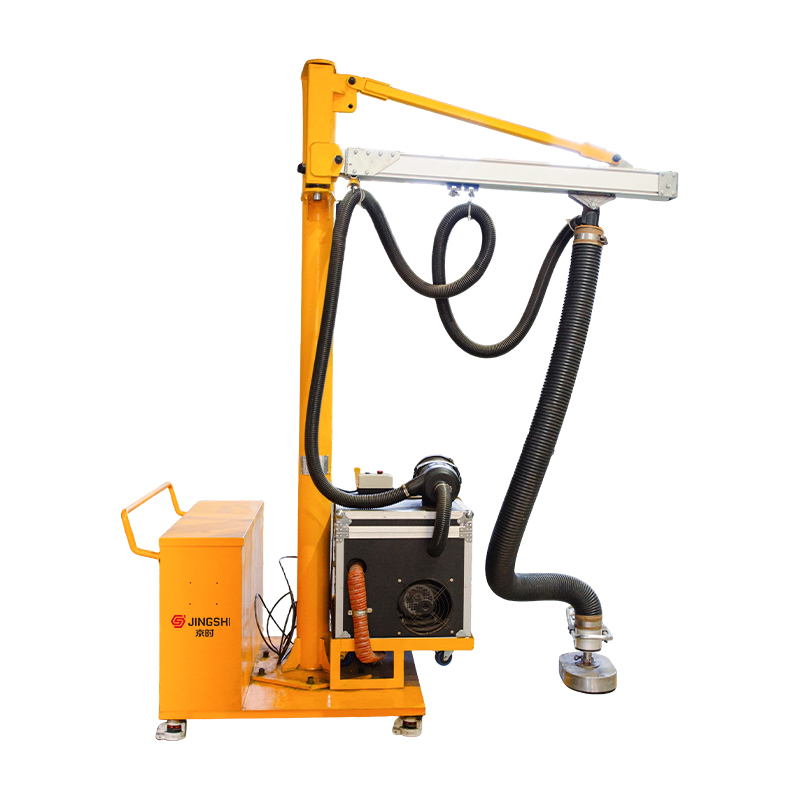

Fix vs. mobil vs. portabil: selecție bazată pe flux, nu pe preferință

Pentru cumpărătorii în vrac care echipează mai multe locații, „tipul” de ridicare cu vid ar trebui să urmărească fluxul de material, frecvența ridicării și gradul de variabilitate în geometria piesei de prelucrat - nu doar dacă aveți la dispoziție macarale rulante.

Dacă scopul dvs. este standardizarea între plante, aliniați modulele de cupe interschimbabile și o filozofie de control consecventă; simplifică instruirea, piesele de schimb și punerea în funcțiune pe site-uri.

Integrarea macaralei și a manipulatorului: prevenirea balansării, răsucirii și încărcării în afara axei

Când dispozitive de ridicare cu vid sunt utilizate cu macarale sau manipulatoare, factorul de limitare nu este adesea forța de vid, ci este stabilitatea sarcinii. Oscilația și răsucirea cresc sarcinile dinamice și pot provoca perturbări momentane de etanșare, în special în cazul foilor mari.

Puncte de integrare de specificat în avans

• Caracteristici mecanice anti-rotație (blocare pivotante, brațe ghidate sau module de rotație controlată).
• Adaptabilitate la centrul de greutate: cârlige glisante, traverse reglabile sau cupe zonate pentru a se potrivi cu familiile de piese.
• Dirijarea cablurilor și a furtunului care evită agățarea prin plicul complet de ridicare.
• Limitele de accelerație sau ghidarea operatorului pentru a reduce încărcarea cu șoc în timpul călătoriei.

Din punctul de vedere al cumpărătorului, aceste elemente de integrare sunt acolo unde proiectele „același lifter, diferite stații” de obicei diferă. Standardizați interfața și standardizați performanța.

Realitate de suprafață: acoperiri, filme, praf de bavuri și ucigașii de sigiliu ascunși

Mediile din tablă introduc o variabilitate a etanșării care este rar documentată pe desene: folii de protecție, reziduuri de pulbere, praf de micro-bavuri, condens și transport de lubrifiant. Acești factori modifică atât frecarea, cât și etanșeitatea la nivelul buzei cupei.

Atenuări practice care reduc timpul de nefuncționare

• Definiți o fereastră de stare a suprafeței permisă (de exemplu, „filmul de ulei ușor permis”, dar nu strângerea sau picurarea).
• Adăugați pași simpli de pre-stergere sau de suflare cu aer atunci când praful de bavuri este inevitabil; deseori îmbunătățește etanșarea mai mult decât creșterea dimensiunii pompei.
• Folosiți pahare concepute pentru a tolera textura minoră atunci când manipulați foi cu modele, periate sau ușor în relief.
• Inspectați paharele ca consumabile : uzura buzelor și micro-crăpăturile pot crește silențios rata de scurgere.

Dacă împărtășiți tratamentele și peliculele de suprafață obișnuite, putem configura materialele și zonele pentru pahare în consecință - alegerile mici de aici tind să producă câștiguri uriașe în fiabilitate.
